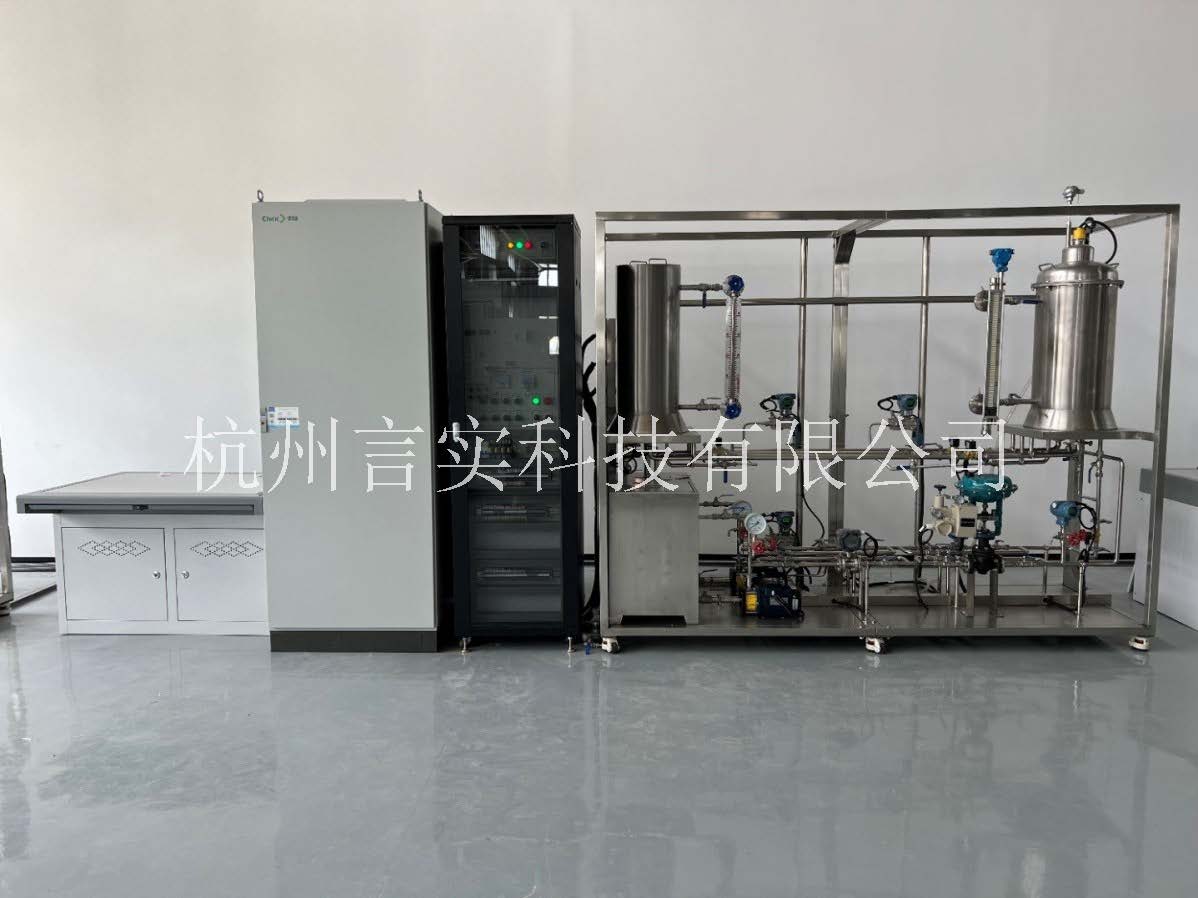

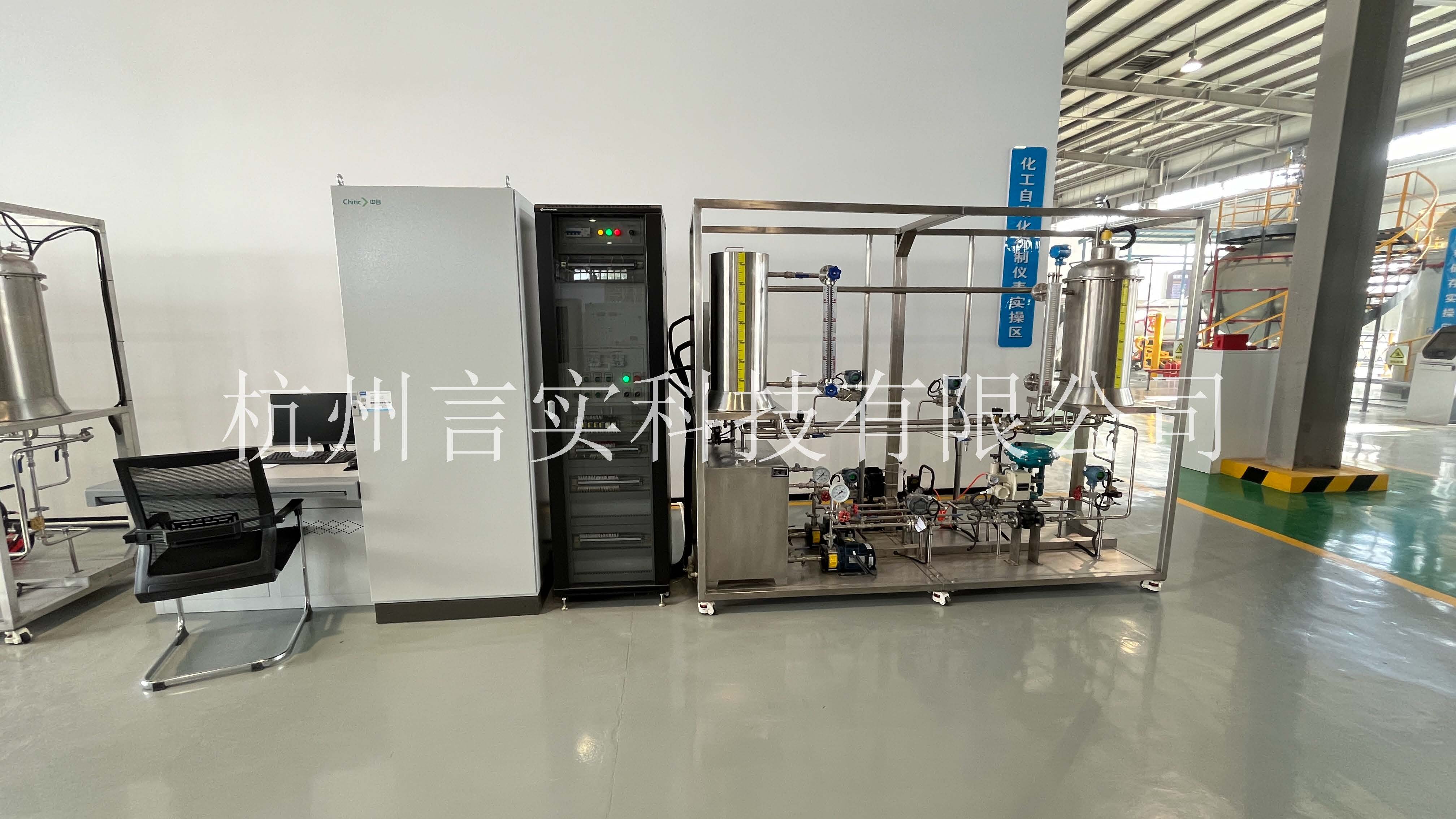

HDU9000-5化工仪表维修工培训与竞赛装置
时间：2024-09-05 09:38:01 浏览次数：166
HDU9000-5装置系统为仪表维修工项目大赛支持装备 ，系统集中了两套相互自力的重大串级系统 ，配套ECS-700 DCS控制系统控制 ，由DCS及软件控制的方法切换差别的运行回路 ，从而完成差别的实训或竞赛使命 ，这样可以在有限的时间和空间内 ，完成多种的实训/竞赛组合 ，审核了选手对现场仪表调校和自动化系统运行的综合运维和包管能力 。最终使用专业组态软件 ，通过DCS控制完成串级控制系统的开车、清静运行、参数整定等现场操作能力 。
控制工具接纳了开放式的结构 ，即所有的装备均可拆、可装、可调、可操作、可运行 ，能够实现从简朴到重大、从经典到现代的控制战略 ，以顺应各级、种种培训与手艺竞赛需求 。除了内置两套重大串级竞赛系统以外 ，还可以凭证差别的控制计划组态组成差别的 ，从简朴到重大的10多种控制及实训系统 。并可以在仪表运用设置、仪表装置点、以及配电箱中的接线端子上设置故障点 ，训练及审核现实操作及系统运行中故障剖析诊断、扫除维修的真实能力 。着重培训学员的手艺掌握以及下手能力 ，抵达作育具有要害岗位运行包管能力和拓展立异型手艺人才的目的 。将大赛项目与教学实训集成为一体 ，实现了“仪器仪表维修工”职业培训与竞赛装备的专业化生长 。
实训装置中的盘算机是用来对DCS举行编程显示 ，使用内置组态软件对系统举行监控和信息处置惩罚、贮存等 ，可实时显示装备状态 ，现场控制工艺流程；凭证实训或审核要求在组态界面选择控制类型 ，设置PID整定参数 ，显示调理参数效果 ，整定曲线自动绘制 ，最终抵达稳固运行的状态 。
实训装置功效先容：
实训装置凭证大赛要求可从参数抽定—识图装置--仪表接线--相互查线—裁判确认--参数设置—仪表调校—回路测试—故障诊断--维修维护--辖档酮校—参数整定—稳固运行--填写报告的多项手艺训练及竞赛 。详细实现的实训及竞赛的主要内容如下:
1、自力完成液位罐和加热釜串级等重大控制项目的故障诊断及维修、清静联锁、回路调试、系统投运与参数整定；
2、可实现对工艺系统所有仪表、部件、管路、动力信号等 ，都可按图拆卸与识图装置训练审核；
3、熟练掌握DCS控制手艺 ，并完成重大控制系统的操作运行；
4、控制软件内置系统的组态控制图 ，通过参数设定举行工艺系统的清静投运 ，自动绘制输出整定曲线 ，并可调出瞬时与历史曲线 ，比照剖析；
5、能够在液位罐和加热釜两个现场变送器上实现液位迁徙量的准确调解；差压变送器的投运（变送器装置、三阀组操作） ，零点迁徙与调校；
6、能够完成阀门定位器装置与调试 ，并与气动薄膜调理阀完成联校；
7、能够在液位罐和加热釜重大控制现场实现上限、下限报警的准确调解；装备的回路测试及故障扫除 ，完成联锁设置；
8、配有清静仪表联锁系统 ，具有故障自诊断情形功效,紧迫停车；
9、支持控制工具的二次开发编程 ，提升组态软件的综合应用能力；
10、控制工具接纳了开放式的结构 ，即所有的装备均可拆、可装、可调、可操作、可运行 ，能够实现从简朴到重大、从经典到现代的控制战略 ，以顺应各级、种种培训与手艺竞赛需求 。
11、本系统还可以知足仪器仪表维修工、化工仪表维修工、工业仪表自动化、工业控制等企业中相关专业培训的需求 。它将一连性工业生产历程中常见的容器（罐、釜、塔）管路、泵、法兰、阀门等装备微缩、集成；配合自动丈量、参数控制可以对典范的物理参数（液位、流量）等举行丈量、显示、反响 ，从而完成系统的自动控制 。
