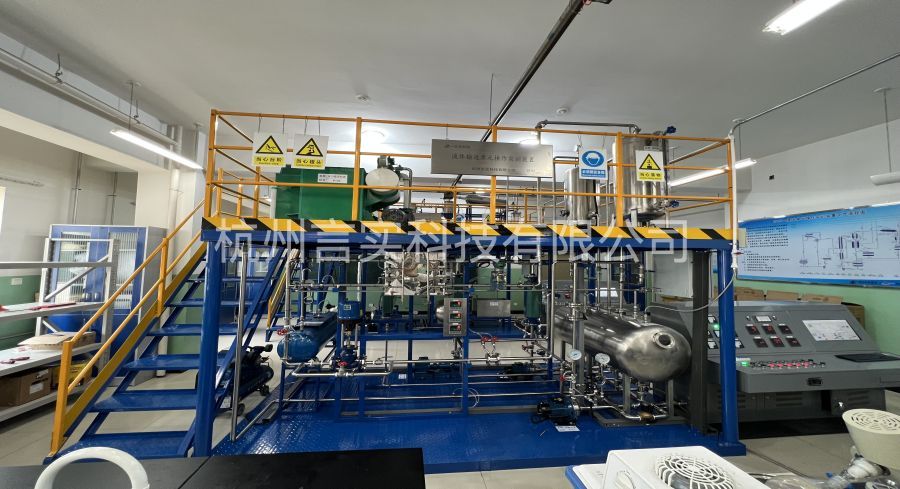

LSSX-A流体运送单位操作实训装置
时间：2024-09-05 10:48:45 浏览次数：158
1、装置功效
（1）相识流体运送各部件的作用、相识流体运送的结构和特点、相识流体运送的事情流程 。
（2）解流体运送中离心泵运送、旋涡泵运送、真空运送及压力等运送方法的特点及优弱点 。
（3）掌握流体运送的基本操作、调理要领、相识影响流体运送的主要影响因素 。
（4）掌握流体运送中常见异常征象及处置惩罚要领 。
（5）掌握流体运送的操作 。
（6）能准确使用装备、仪表 ，实时举行装备、仪器、仪表的维护与保养 。
（7）学会做好开车前的准备事情 。
（8）正�？� ，按要求操作调理到指定命值 。
（9）能实时掌握装备的运行情形 ，随时发明、准确判断、实时处置惩罚种种异常征象 ，特殊情形能举行紧迫停车操作 。
（10）能掌握现代信息手艺治理能力 ，应用盘算机对现场数据举行收罗、监控 。
（11）能完成流体流动阻力特征测定实验 。
（12）能完成离心泵特征曲线测定实验 。
（13）能完成离心泵汽蚀、气缚实验 。
（14）能完成离心泵串、并联实验 。
（15）能完成流量计校核实验 。
（16）能完成旋涡泵运送、真空运送及压力运送等实验 。
（17）准确填写生产(实验)纪录 ，实时剖析种种数据 。
（18）正常停车 。
（19）相识掌握工业现场生产清静知识 。
2、主要设置
（1）装备框架：整机接纳钢质装置框架（两层设计 ，一层平面利便操作、磨练、收支 ，二层有清静斜梯通上并有护栏、防滑花纹板） ，防锈红丹底漆 ，喷烤漆处置惩罚 。
（2）机械装备设置：低位水槽储罐、压缩空气缓冲罐、高位水槽储罐 ，真空缓冲罐 ，隶属管道及阀门 。
（3）动力运送装备：不锈钢离心泵 ，容积式运送旋涡泵 ，真空水力喷射机组 ，空气运送压缩机 。
（4）检测设置：离心泵运送流量检测控制 ，真空运送流量检测控制；容积式运送旋涡流量检测 ，压力运送流量检测 ，离心泵运送液体温度检测 ，离心泵运送泵前负压、泵出口压力检测 ，阻力（平滑、粗糙管、局部阻力）压损检测 。流量检测仪表需有：涡轮流量计、孔板流量计、玻璃转子流量计 ，高压玻璃转子流量计 。离心泵运送的压力及流量自动检测及就地检测冗余设置 。
（5）就地智能仪表电器控制台：钢质喷塑琴式结构就地仪表电器操作台 ，内装置泄电�；た掌亍⒌缌餍托沟绫；て鞒浞炙剂咳松砬寰脖；�；同时每一组强电输出都有旋钮开关控制 ，包管装备清静 ，操作控制便捷；装有分相指示灯 ，开关电源 ，接触器 ，固态继电器 ，自锁开关 ，塑铜线 ，橡套线 ，屏障线 ，铝合金线槽等 。
（6）操作员站上位监控盘算机：品牌电脑、i5或以上的处置惩罚器、8G内存、1000G硬盘、 USB光电键鼠、22”液晶显示器 。
3、电气控制柜功效及组成
电气控制柜接纳工业控制机柜 ，能对工具装备控制 ，包括工具装备的装备2台三相380V550W离心泵、1台三相380V1100W漩涡泵、1个三相380V2000W空压机、1个三相380V1500W真空机组控制 。电气控制柜基本组成如下：
（1）机柜：工业控制机柜：高*宽*深：2100*800*600mm ，1台；
（2）空气开关：4P ，40A ，配套泄电�；て� ，1个；3P ，32A ，1个；2P ，16A ，2个；
（3）电压表：6L2 ，0~450V ，7个；
（4）电流表：6L2 ，5A ，2个；
（5）旋钮开关：2�？サ� ，3个；
（6）带灯启动按钮：1�？サ� ，带绿灯 ，供电220V ，6个；
（7）带灯阻止按钮：1�？サ� ，带绿灯 ，供电220V ，6个；
（8）指示灯：绿色 ，供电220V ，3个；红色 ，供电220V ，1个；黄色 ，供电220V ，1个；
（9）交流接触器：18A ，5个；
（10）闪光报警仪:8路报警信号输入 ，带声光提醒 ，带消音及测试接口 ，1台；
（11）端子排、导轨、线槽、导线等柜内配件 ，1套 。
4、软件运行情形
（1）MCGS软件运行情形：操作系统：win10；显示器区分率：1080P（1920*1080）；
（2）DCS监控软件运行情形：操作系统：win10；显示器区分率：1080P（1920*1080）；
（3）数据处置惩罚软件运行情形：操作系统：win10；显示器区分率：1080P（1920*1080） 。
5、监控及数据处置惩罚软件功效
软件能举行装置在线监控及数据处置惩罚要求 ，对现有装置举行监控 ，并能举行数据处置惩罚 ，能完成离心泵特征曲线测定、流体流动阻力特征测定实验、流量计校核实验、离心泵串并联实验、液位控制实验、流量控制实验、压力运送实验、真空运送实验、漩涡泵运送实验等 。软件包括如下软件：
（1）MCGS监控软件举行监控；
（2）DCS监控软件举行监控；
（3）数据处置惩罚软件举行数据处置惩罚 。
